Equipamiento

Características del equipo

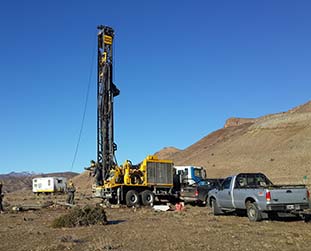

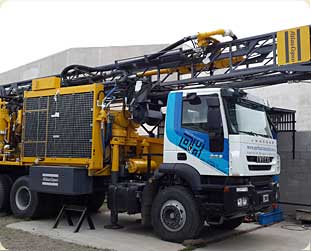

Equipo sin uso, montado sobre camión IVECO Traker 6x4 mod 2014.
Puesta en marcha del equipo marzo 2015 en Esquel (con instructores de Atlas Copco de Dallas Tx) (Al 10/12/15 cuenta con 241 hs)
Rotary head apto para perforación por aire o lodo. Aire directo y reverso, rotopercución, martillo de fondo o cabeza. Actualmente configurado para aire directo.
Máxima apertura de la mesa 20” para manipulación de casing de hasta 8.3m
Máxima profundidad con aire y barras de 4,5” en óptima situación geológica 600m
Máxima profundidad con lodo y barras de 3,5”, 1000 m
Las profundidades máximas que se pueden lograr dependen de los diámetros pretendidos, situación geológica y habilidad del perforista.

Motorización sobre plataforma con motor Caterpillar de 575 Hp que acciona un compresor de 1070 cfm (30.3 m3/min) a 350 psi y el pack hidráulico. Power on demand.
Bomba de inyección de agua/espuma.
Pull back 18.144 kg
Pull down 11.340 kg
Torque 7458 Nm a 145 rpm
Guinche de 8165 kg en línea simple 60 m/min.

USOS PREVISTOS:
-Captación de aguas subterráneas
-Sondeos para muestreos geológicos.
-Construcción de freatímetros
-Catódica
-Dewatering
-Geotermia
-Pozos de Inicio (para grandes perforaciones)
-Pilotaje
-Otros usos

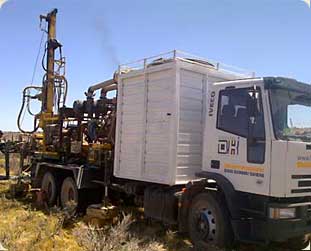

Equipo, montado sobre camión IVECO Eurocargo 6x4 mod 2011.
Con rotary head apto para perforación por aire, rotopercución, martillo de fondo.
Máxima apertura de la mesa 8” para manipulación de casing de hasta 3m
Máxima profundidad con aire y barras de 3” en óptima situación geológica 120m
Las profundidades máximas que se pueden lograr dependen de los diámetros pretendidos, situación geológica y habilidad del perforista.
Motorización sobre plataforma con motor John Deere de 300 Hp que acciona un compresor de 900 cfm (25 m3/min) a 150 psi. El pack hidráulico está motorizado por motor Yanmar de 78HP.
Bomba de inyección de agua/espuma.
Pull back 3000 kg
Pull down 3000 kg
Guinche de 2000 kg en línea simple.

USOS PREVISTOS:
-Captación de aguas subterráneas
-Sondeos para muestreos geológicos.
-Construcción de freatímetros
-Dewatering
-Geotermia

Equipo 3: Perforadora marca Prominas S-1 modelo 2011 montado sobre Ford

Cargo mod. 2011 en comodato de la Federación de Rurales de Chubut.
Rotopercución compresor externo CETEC 900 sobre tráiler.
Capacidad del equipo: 135 m en 6”. Actualmente en operación exclusiva para productores ganaderos de Chubut.

Equipos para Geofísica:

Perfilador múltiple de pozo mpx-14
Electrónica microprocesada con bajo nivel de ruido.
Registros simultáneos de:

Resistividad normal corta
Resistividad normal larga
Potencial espontáneo
Gamma natural.
Adquisición y graficación de datos en tiempo real. Electrónica ampliable para 4 canales extras.
Registro y muestreo de datos cada 10 cm de profundidad.
Alimentación de 12 voltios con batería externa.
Diseño compacto y liviano. Software para adquisición y presentación de datos bajo sistema operativo windows.
Puerto de comunicación rs232 y usb.
Adquisición y graficación de perfiles en tiempo real.

Equipo para Sondeo Eléctrico Vertical Geometer MPX 400 de Ponti Electronics
Resistivimetro digital mpx-400 equipo de medición de resistividades
Prestaciones:
Prospección Eléctrica
Calicatas Eléctricas
Medición de resistencia de puesta a tierra
Tomografía Eléctrica (En complemento con sistema multielectródico)
Perfilaje resistivo de pozos punto por punto (En complemento con sistema de rolo-cable-sonda)
Informes Hidrogeológicos, perfiles litológicos

Disponemos de sistemas de entubado simultáneo de 6" y 10-3/4".

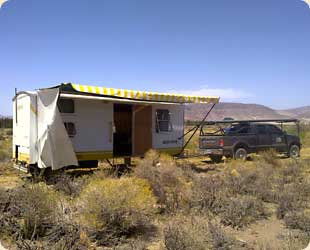

4 camionetas 4x4 y casilla rodante como apoyo logístico de la actividad.
Topadora KOMATSU D65EX 1999 de 23 tn y 4,3m de ancho de hoja, para apertura de accesos y preparación de las locaciones para las perforaciones.
Taller rodante con generadores, motosoldadora, bombas sumergibles, otras máquinas y herramientas
